产品概述

BROG-T系列控制器适用于6kV及以上的高压供配电系统，满足1-2台主变、1-4组电容器的自动控制与保护。装置功能强大，安全可靠，结构简单，灵活实用；可集中组屏，也可分散安装在补偿柜上；实现高压成套补偿装置自动投切；实现检测与显示、控制与分析、保护与报警、记录与查询等功能于一体。

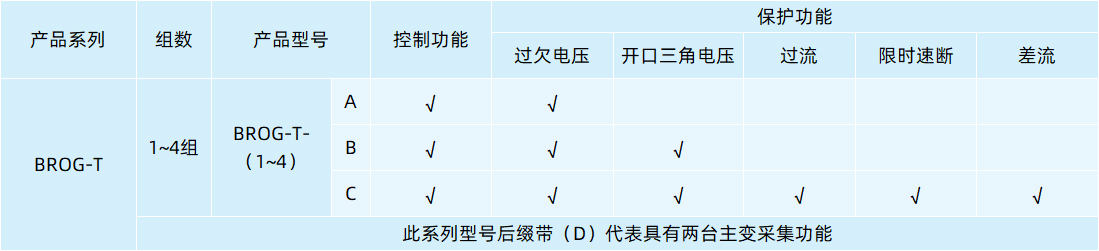

型号说明

注：加扩展模块可控制5-8组电容器的自动控制与保护。

功能特点

1、通用面广，实用性强

一台控制器可控制1-2台变压器、两段母线，自动判断变电站两段母线的运行情况，既可两段母线同时独立控制（分列控制），又可两段母线统一控制（并列控制），也可单段母线控制（单列控制）。

2、功能强大

可实现1-4组电容器的电压无功综合控制与保护。

3、工作方式

自动控制、手动操作、远方控制。

4、三种投切方式

等容循环、不等容组合、滤波投切可选择。

5、多种控制策略

电压无功综合投切、无功投切、电压投切、时间投切、电压时间投切、滤波投切等。

6、保护和故障诊断功能

具有过欠电压、开口三角、差流、延时速断、过流、过流速断、电容器组缺相、电容器组拒动等保护功能。

7、显示功能

可分别显示两段母线的电压、电流、有功功率、无功功率、功率因数；显示电容器组投切状态，投切次数。

8、记录功能

投切记录、保护记录、统计记录。

9、通讯功能

具有RS232、RS485、以太网、CAN总线、蓝牙等通信接口和成熟的接口程序，可全面可靠地实现遥信、遥控，支持多种通讯协议。

10、可靠性高,确保安全

电路具有极高的抗干扰能力，最大限度地阻止干扰信号进入控制器，装置所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作；

采用特有的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间自动复位，彻底解决了“死机”问题。

11、自动化程度高，操作方便

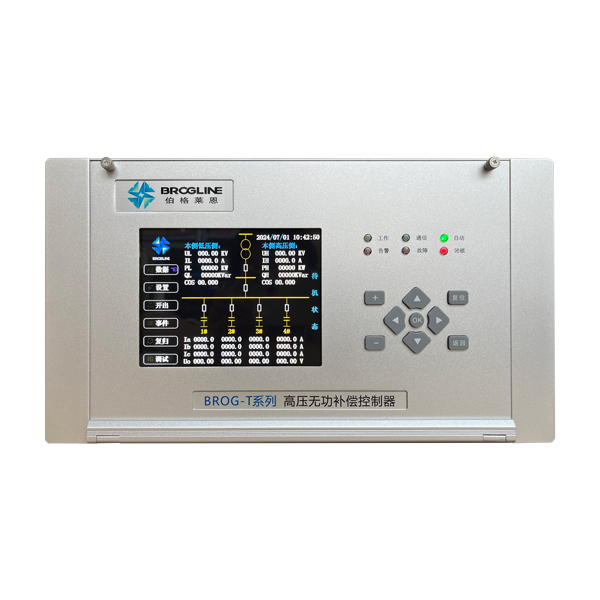

采用大屏液晶显示器，图形界面，中文显示和操作提示，菜单式选择，使用简单，操作人员无需培训，设置的参数永久保存，不受停电影响；

“傻瓜机”设计风格，简单、实用的个性。自动运行时不需要人为干预，出现问题时故障指示灯提示，也可用蜂鸣音提示。

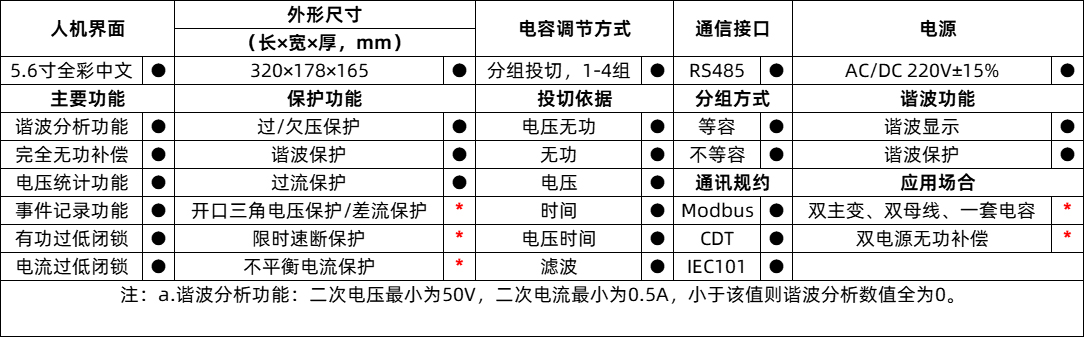

技术参数
