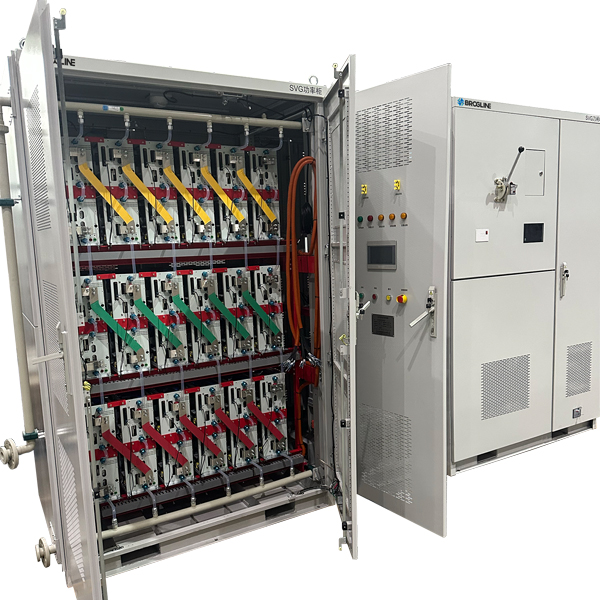

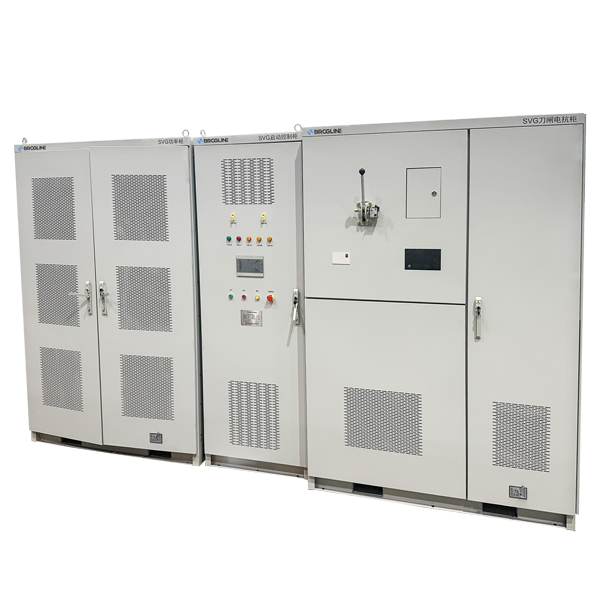

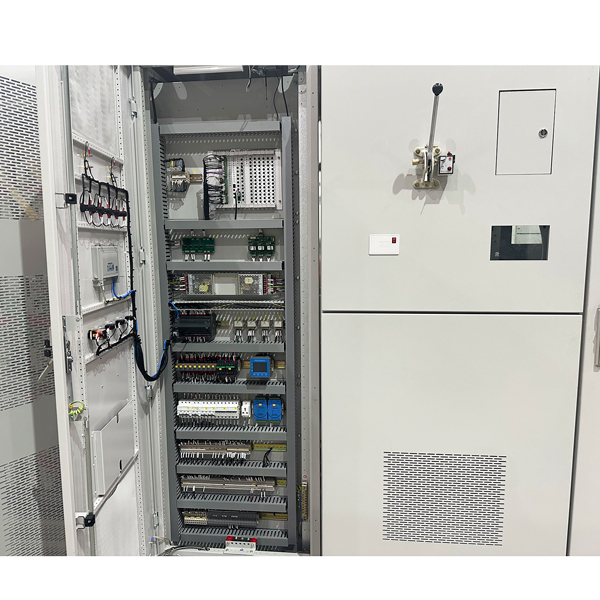

SVG（Static Var Generator，动态无功补偿装置 ）是一种采用自换相变流电路的现代无功补偿装置，又称为STATCOM（Static SynchronousCompensator，动态无功补偿装置）。

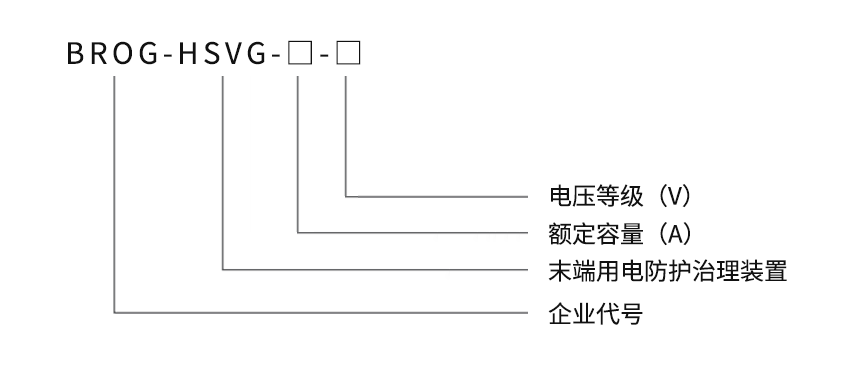

型号说明

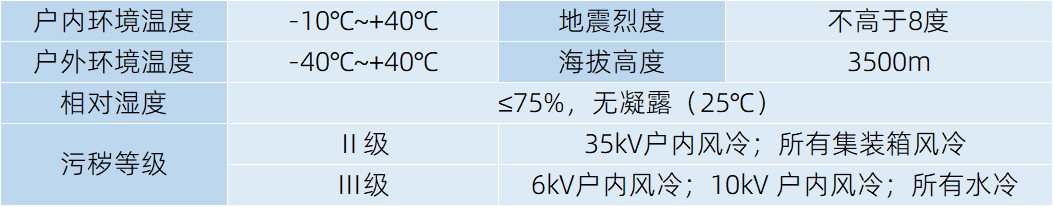

设备运行环境条件

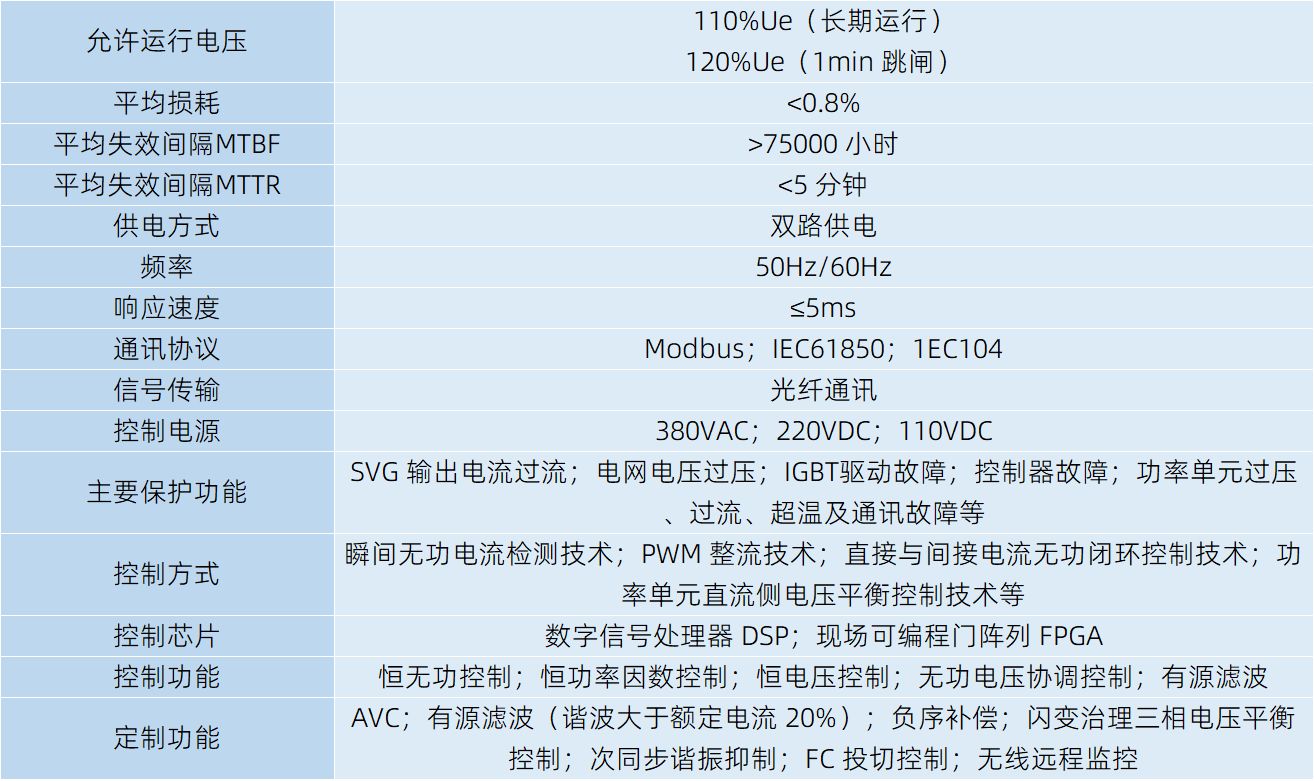

技术参数

特性和优点

●触发、监控单元分相独立化设计，运行速度快，抗干扰性强；

●基于瞬时无功功率理论的无功检测技术；直流侧电压平衡控制；

●完善的保护功能；

●专用的IGBT驱动电路，保证了IGBT高频开断的可靠性，并将状态监控信息实时上传至上层监控系统；

●链节自取能设计，可靠性高；

●链式结构模块化设计，满足系统高可靠性的要求，维护方便；

●叠层铜排应用，满足IGBT 高频触发的要求；

●响应时间可达5ms；

●能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿；

●能够解决负荷的不平衡问题；

●电流源特性，输出无功电流不受母线电压影响；

●对系统阻抗参数不敏感；

工作原理及模式

SVG的原理接线图如上图，SVG的基本原理就是将自换相桥式电路通过变压器或者电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。
