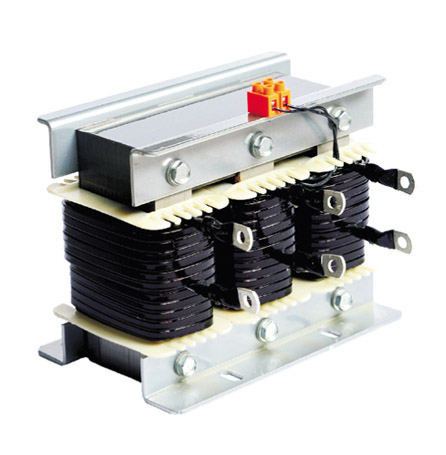

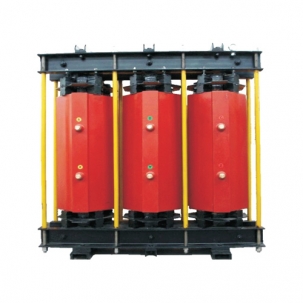

产品概述

BROG-LK电抗器主要用于380V-690V电力系统中，与低压电容器组相串联，能够有效抑制及吸收高次谐波，限制合闸涌流及操作过电压，保护电容器，提高电能质量，保证电网安全运行。

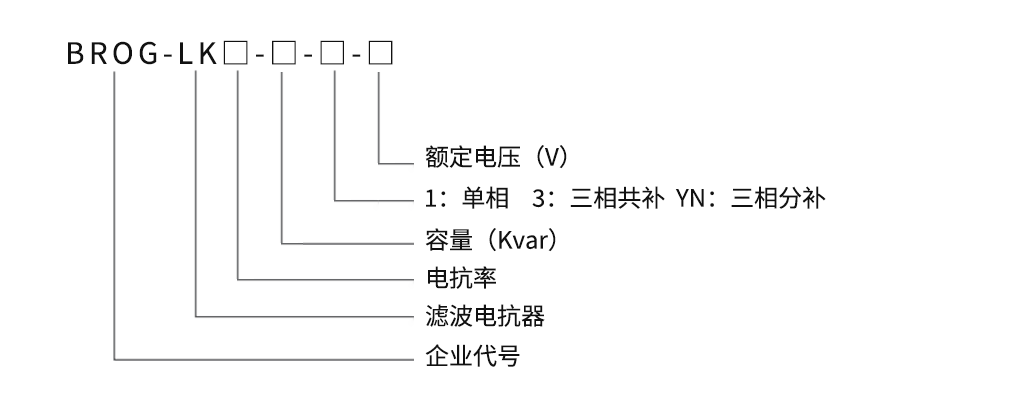

型号说明

调谐电抗器作用

·与过谐型电容器串联组成调谐型无功功率补偿设备

·保护电容器，防止谐波放大

·吸收部分谐波电流，起一定的滤波作用

调谐补偿原理

性能特点

·铁芯采用优质低损耗冷轧硅钢片，由高速冲床冲剪，铁芯柱由多个气分成均匀小段，气隙采用环氧层压玻璃布板作间隔，气隙间及铁饼与铁轭间采用耐高温高强度粘接剂粘接，以保证电抗气隙在运行过程中不发生变化，同时有效减少铁芯饼之间的震动，从而降低噪声。

·线圈采用 H 级漆包铜扁线经过专用仪器绕制，排列紧密且均匀，有较好的散热性能。

·电抗器的线圈和铁芯组装成一体后经过预烘一真空浸漆一热烘固化这一工艺流程，采用 H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪声，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地低噪音地运行，有效提高了电抗器品质因素及减少谐波的效果。

·电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资

使用环境

·海拔高度不超过 2000 米

·可用于 1000V 以下的各电压等级的电力系统

·周围无有害气体，无易燃易爆物品

·周围环境应有良好的通风条件，如装在柜内，应加装通风设备

·运行环境温度-25℃-+45℃，相对湿度不超过 90%

性能指标及技术参数

·绝缘耐热等级：H 级

·电抗器各部位的温升限值:铁芯不超过 85K，线圈温升不超过 95K

·电抗器能在工频加谐波电流不大于 1.35 倍额定电流下长期运行

·电抗值线性度:在 1.5 倍额定电流下的电抗值与额定电流下的电抗值之比不低于 0.95

·三相电抗器的任意两相电抗值之差不大于±3%

·电抗率:6%、7%、12%、13%、14%。(其他系列可定制)

·额定绝缘水平：4kV/min

·电抗器噪声不大于 45dB

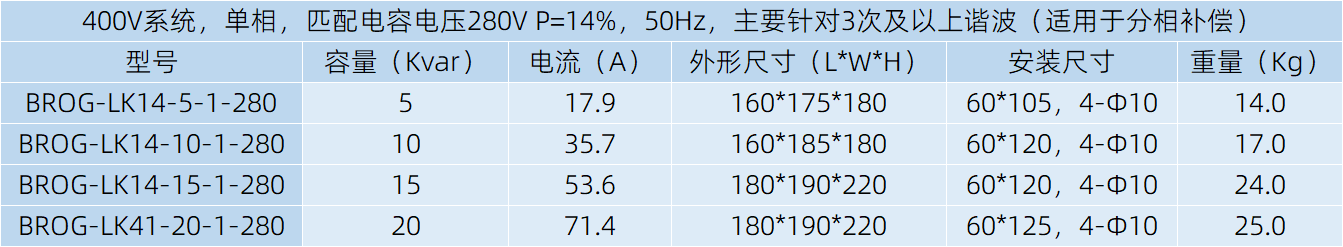

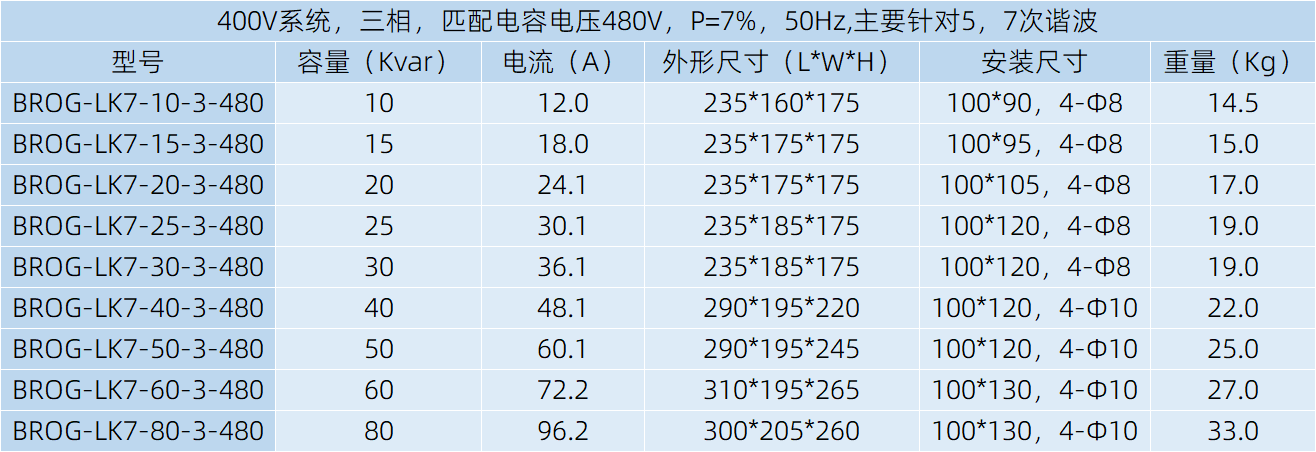

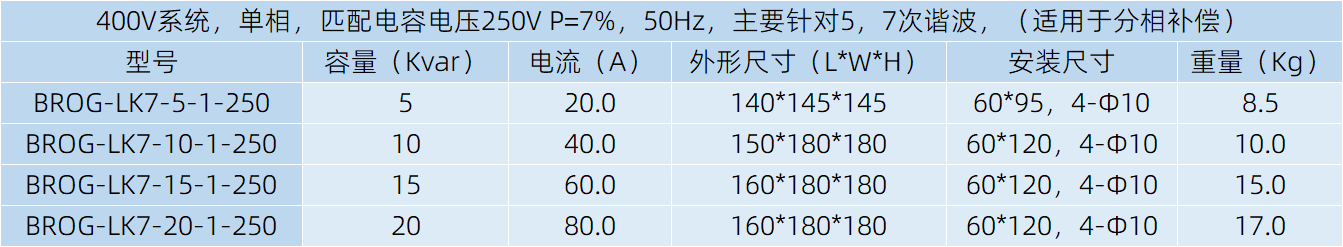

主要规格选型表

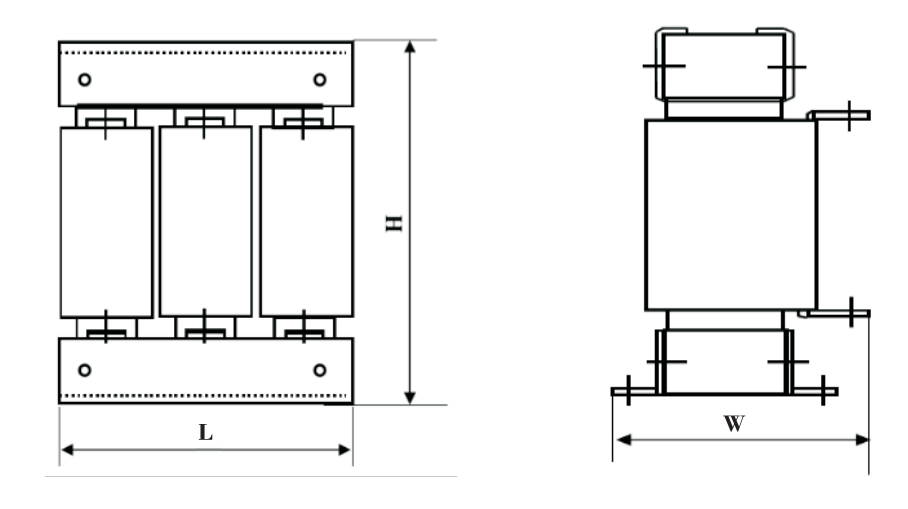

尺寸规格
